Ekeren, le 11 novembre 2003 |
Les travaux à la future LGV L4 Anvers - Amsterdam avance à grands pas. Vers la Pâques 2004, la superstructure d'importantes sections de la L4 sera prête. On pourra alors commencer aux travaux d'infrastructure ce qui nécessitera l'apport d'une grande quantité de matériaux. Pensons aux ballast, les rails, les traverses, la caténaire. Trop pour pouvoir être apporté par la route. Ces matériaux seront donc apportés par rails. Pour ce faire on construit une voie ferrée reliant la gare de formation d'Antwerpen-Noord (Anvers-Nord) à la L4 à hauteur de l'échangeur autoroutier E19/A12. Cette nouvelle voie ferrée suivra le tracé du futur deuxième accès au port d'Anvers (en nl). |
Plan du port au format PDF. |
agrandir/vergroot/enlarge |
La voie de service quitte sur la
droite la
LGV
en A à proximité de
l'échangeur autoroutier E19/A12. Elle traverse un petit ruisseau, la Laar, qui
longe la LGV. Le long de ce ruisseau, sous la plaque de béton, à l'arrière, il y a un gazoduc. Cette plaque de béton repose sur des pieux et n'a donc pas de contact direct avec le sol. Les vibrations engendrées par le passage des trains ne se transmettront pas au sol et au gazoduc. (une vue des lieux au 27.02.2003). |
agrandir/vergroot/enlarge |
La voie de service rejoint rapidement la L27A que l'on voit à l'arrière. Les fondations constitués d'un couche de sable sont assez simple. Les trains qui passeront ici rouleront lentement et cette voie n'est que provisoire. |
agrandir/vergroot/enlarge |
Au départ d'Antwerpen-Noord, en sens
inverse, la nouvelle voie ferrée suivra le tracé du futur
deuxième accès au port d'Anvers, la L16A. Derrière les arbres, se trouve l'échangeur autoroutier E19/A12. La L16A longera cette échangeur par la gauche. C'est donc ici que la voie de service quittera vers la gauche le tracé de la L16A. A noter cependant que la L16A sera en remblais. |
agrandir/vergroot/enlarge |
La nouvelle voie ferrée en direction d'Antwerpen Noord rejoint assez rapidement la L27A ou ... |
agrandir/vergroot/enlarge |
... la quitte en direction de la LGV.
Au fond à droite, le mur de soutènement de l'échangeur E19/A12 le long de la LGV. |
agrandir/vergroot/enlarge |
La voie de service longe en direction d'Antwerpen Noord, la L27A. A l'avenir, la L16A suivra le même tracé mais en remblais. |
agrandir/vergroot/enlarge |

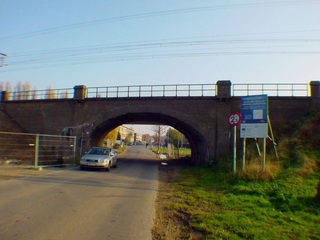

La Prinshoeveweg, est enjambée par le pont B. A la différence de tout les autres pont, elle ne comporte qu'une seule travée. |
agrandir/vergroot/enlarge |
Le pont au Nord et ... |
agrandir/vergroot/enlarge |
... au sud, le long de la L27A. |
agrandir/vergroot/enlarge |
De l'autre côté du pont, l'assiette est beaucoup plus large et est constitué de matériaux plus solide. On est donc sur la future L16A. |
agrandir/vergroot/enlarge |
Le pont C de la Veltwijckaan est définitif; deux travées, une pour chaque voie et de part et d'autre un chemin de service. |
agrandir/vergroot/enlarge | Le nouveau pont le long de la L16A et ... |
agrandir/vergroot/enlarge |
... l'ancien pont le long de la 27A. |
agrandir/vergroot/enlarge |
Les deux ponts ne sont pas collés l'un à l'autre. A gauche, l'ancien pont de la L27A auquel on a ajouté une passerelle de service. |
agrandir/vergroot/enlarge |
Au delà du pont C, la L16A à le même profil jusqu'au pont D de Bist. |
agrandir/vergroot/enlarge |
Le pont D, côté Nord le long de la 16A et ... |
agrandir/vergroot/enlarge |
... côté Sud, le long de la 27A. |
.
agrandir/vergroot/enlarge |
Entre le pont D de Bist et le pont suivant E qui enjambe la L12 Anvers - Roosendael la L16A est construite sur pilotis. |
agrandir/vergroot/enlarge |
Sur les hourdis on a posé un ferraillage en vue du bétonnage. |
agrandir/vergroot/enlarge |
Le pont E par dessus le chemin de fer Anvers - Roosendael. |
agrandir/vergroot/enlarge |
Du pont E, vue sur la gare d'Ekeren au Sud. |
agrandir/vergroot/enlarge |
La gare d'Ekeren vue du Sud. |
agrandir/vergroot/enlarge |
Le nouveau pont et ... |
agrandir/vergroot/enlarge |
... l'ancien pont ne sont pas dans le même alignement.
On peut donc supposer que l'ancien pont est voué à la démolition. |
agrandir/vergroot/enlarge |
D'ailleurs dans la pile centrale du nouveau pont, on a prévu de nombreuses encoches pour y solidariser les piles d'un deuxième pont. |
agrandir/vergroot/enlarge |
Le nouveau pont n'est pas encore fixé définitivement. |
agrandir/vergroot/enlarge |
Ensuite la voie de service se dirige ... |
agrandir/vergroot/enlarge |
... vers le pont F de Noteschelp. |
agrandir/vergroot/enlarge |
Le nouveau pont au Nord et ... |
agrandir/vergroot/enlarge |
... l'ancien au Sud, le long de la L27A. |
agrandir/vergroot/enlarge |
Après le pont F De Noteschelp la L16A s'approche en H de la bifurcation Driehoekstraat .... |
agrandir/vergroot/enlarge |
d'où part un embranchement vers la L12 Anvers - Roosendael. |
agrandir/vergroot/enlarge |
Chose curieuse, les fondations des poteaux de caténaire sont au milieu de l'assiette. |
agrandir/vergroot/enlarge |
En H, la L16A croise la Driehoekstraat. |
agrandir/vergroot/enlarge | Le nouveau pont le long de la L16A et ... |
agrandir/vergroot/enlarge |
... l'ancien pont le long de la 27A. |
agrandir/vergroot/enlarge |
Au pont de la 27A, on prévoit une petite passerelle de service. |
agrandir/vergroot/enlarge |
Le long de la 27A, on a construit une longe piste dont la fonction m'est mystérieuse. |
agrandir/vergroot/enlarge | Ensuite, toujours en direction d'Antwerpen-Noord, la L16A au bout d'une longue ligne droite ... |
agrandir/vergroot/enlarge |
... s'approche du pont I de la N114 qui relie Ekeren à Strabroek. |
agrandir/vergroot/enlarge |
Le pont I ne laisse le passage qu'à
une seule voie. A l'avant cependant, sur toute la largeur de l'assiette on a
construit un pont qui enjambe un petit ruisseau. A remarquer, l'escalier sur la droite. Y avait-il ici auparavant un arrêt. Quant au pont, il est voué à la démolition. En effet, de l'autre côté ... |
agrandir/vergroot/enlarge |
... on dirait qu'au passage du pont sur la bretelle d'autoroute, l'assiette s'élargit. |
agrandir/vergroot/enlarge |
Au pont suivant qui enjambe deux
canaux de dérivation, on a prévu un parapet sur la gauche alors qu'à droite cela
à l'air d'un travail inachevé. Peut-être que l'on y va démolir le pont de la L27A dans le but de faire un seul pont pour les deux lignes. |
agrandir/vergroot/enlarge | Le pont de l'autoroute A12 vers
Bergen-op-Zoom, en quelque sorte la porte de la gare de formation
d'Antwerpen-Noord. Devant le pont la bifurcation Schijn. La L27A part vers la gauche en direction de la darse Churchill du port d'Anvers. Probablement que la L16A ira vers la droite en direction d'un terminal de containers. |
Visitez/Bezoek/Visit |
Ekeren, le 15 février 2004 |
