Anvers Dam, le 24 novembre 2004 |
Afin de permettre les TGV Bruxelles Amsterdam de traverser la ville d'Anvers, on
a construit sous le
centre de la ville un double tunnel de 1.200 mètres de longueur. Ce tunnel se greffe sur une
tranchée couverte
de 560 m sous la Damplein.
Ensuite les TGV vers les Pays-Bas longe la ligne 12, Anvers Roosendaal et la ligne 27A par la gauche, à l'Ouest donc. Cependant, Breda étant à l'Est de Roosendaal, les TGV doivent croiser la L12. Ce croisement se fait en deux étapes. Juste après la Groenendaallaan, un nouveau viaduc permettra à la voie A vers Roosendaal de la L12 de passer sous la ligne emprutée par les TGV, la L25 prolongée, qui donc viendra s'intercaler entre les deux voies de la L12. A cet endroit un complexe d'aiguillage permettra aux trains de passer de la L12 à la L25 et inversement. Plus vers le Nord, au Sud de l'arrêt de Noorderdokken, un tunnel déjà construit sous la deuxième voie de la L12 et la L27A permettra à la LGV L4 de filer vers l'Est et de longer l'autoroute E19 vers Breda. |
A la Damplein la tranchée couverte de 560 mètres est construite dans le
prolongement du tunnel sous le centre de la ville. A l'extérieur du tunnel, en direction des Pays-Bas, les rails sont posés et on termine la pose des portiques de la caténaire. |
Source:ign |
Cliquer sur l'image pour agrandir |
La Damplein (D) est coupée diagonalement par un long mur. |
Cliquer sur l'image pour agrandir |
Le long de ce mur, un nouveau passage pour piéton permet de rejoindre
l'Ijzerlaan (C).
(une vue des lieux au 28.08.2003 et au 3.02.2002). |
Cliquer sur l'image pour agrandir | A l'arrière, on a construit une sous-station. Elle n'est cependant pas destiné à l'alimentation en 3 kilovolts de la nouvelle ligne de chemin de fer. |
Cliquer sur l'image pour agrandir |
La Damplein, vue en direction du centre d'Anvers. |
Cliquer sur l'image pour agrandir |

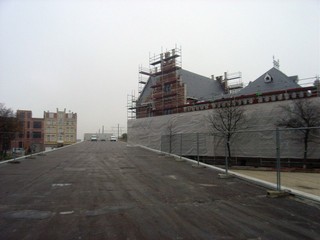

La tranchée couverte sépare le bâtiment de la gare de la Damplein.
(une vue des lieux au 2.08.2004). |
Cliquer sur l'image pour agrandir | Un train de travail à la sortie de la gare. A l'arrière, le pont C de l'Ijzerlaan. |
Cliquer sur l'image pour agrandir |
Le tunnel en direction du centre. Au
2 août dernier, les
trottoirs latéraux étaient à plus d'un mètre de hauteur. On a posé de grandes plaques de bétons sur un isolant destiné à absorber les vibrations des trains au passage. |
Cliquer sur l'image pour agrandir |
La sortie vers les Pays-Bas de la tranchée couverte. (une vue des lieux au 2.08.2004). |
Cliquer sur l'image pour agrandir |
Au Nord de la place, la sortie du tunnel. (une vue des lieux au 2.08.2004, au 18.04.2004, au 15.02.2004, au 14.11.2003 et au 28.08.2003). |
Cliquer sur l'image pour agrandir |
La L25 prolongée entre la Damplein (D) et le pont C de l'Ijzerlaan. Les
rails sont posés et on termine la pose des portiques de la caténaires.
(une vue des lieux au 2.08.2004 et au 18.04.2004). |
Cliquer sur l'image pour agrandir | Les poteaux sont fixés à quelques centimètres de leur support. |
Cliquer sur l'image pour agrandir |
On noie la base dans du mortier. |
Cliquer sur l'image pour agrandir |
A hauteur du pont C de l'Ijzerlaan, la L25 prolongée en direction d'Anvers
Central.
(une vue des lieux au 2.08.2004). |
Cliquer sur l'image pour agrandir |
Le pont C de l'Ijzerlaan (rue de l'Yser). A l'arrière le pont A du canal
Albert.
(une vue des lieux au 2.08.2004). |
Cliquer sur l'image pour agrandir | La ligne 25 prolongée en direction des Pays-Bas. A l'avant, le pont B de la Merksemsestraat. |
Cliquer sur l'image pour agrandir |
L'approche du pont A du canal Albert. Vue prise en direction des Pays-Bas.
(une vue des lieux au 2.08.2004). |
Cliquer sur l'image pour agrandir |

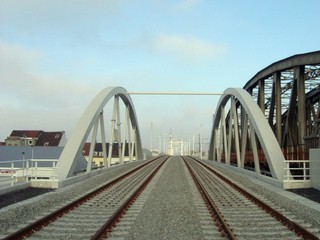

Le pont A du canal Albert. (une vue des lieux au 2.08.2004). |
Cliquer sur l'image pour agrandir |
Les anciens ponts du canal Albert. |
Cliquer sur l'image pour agrandir |
Le canal Albert en direction du port d'Anvers. |
