Anvers Luchtbal, le 3 octobre 2004

Anvers Luchtbal, le 3 octobre 2004
Auparavant Anvers Groenendaallaan

Afin de permettre la LGV Bruxelles Amsterdam de traverser la ville d'Anvers, on construit sous le centre de la ville un double tunnel de 1.200 mètres de longueur. Ce tunnel se greffe sur un tunnel de 560 m sous la Damplein.

Ensuite la LGV vers Breda aux Pays-Bas longe la ligne 12, Anvers Roosendaal (NL) et la ligne 27A par la gauche, à l'ouest donc. Cependant, Breda étant à l'est de Roosendaal (NL), la LGV doit croiser la L12.

Ce croisement se fait en deux étapes. Juste après la nouvelle gare de Luchtbal à la Groenendaallaan, un nouveau viaduc permettra à la voie vers Roosendaal (NL) de la L12 de passer sous la LGV qui donc viendra s'intercaler entre les deux voies de la L12. A cet endroit un complexe d'aiguillages permettra aux trains de passer de la L12 à la LGV et inversement. C'est ici que commencera la LGV L4.

Plus vers le Nord, au Sud de l'arrêt de Noorderdokken, un tunnel déjà construit sous la deuxième voie de la L12 et la L27A permettra à la LGV de filer vers l'Est et de longer l'autoroute E19 vers Breda.

A hauteur de la Groenendaallaan, on construit une nouvelle gare qui viendra en remplacement de l'arrêt de Luchtbal et qui devrait être un important noeud de communication.

Il y aura six voies à cette nouvelle gare. Les deux voies de la L27A qui ont été déplacés vers l'autoroute E19 qui longe la voie ferrée. Ensuite viendront les deux voies de la L12 et les deux voies de la LGV.

Il y aura un accès à la gare de part et d'autre du pont de la Groenendaallaan. Il semblerait qu'à chaque accès de chaque quai il y aura un escalier fixe et un escalator. En outre, aux accès Nord, coté Luchbal, il y aura un ascenseur.

On a construit les passages sous voies en différentes courtes sections.

A la sortie vers Breda du nouvel arrêt d'Anwerpen-Luchtbal, on construit un viaduc qui permettra à la LGV de se positionner entre les deux voies de la L12 Anvers - Roosendael. Il reste encore quelques travaux à faire à ce viaduc.

Quoique le viaduc soit encore en construction, on a déjà posé la voie A de la L12 vers Roosendael qui passe sous ce viaduc. On a sonc la configuration définitive de la L12 Anvers - Roosendael.

Source:ign

Clicquer pour agrandir	Le pont du Canal Albert, au Sud de la future gare d'Anvers Luchtbal. On a posé les rails en direction de la gare d'Anvers Central. Il y a lieu de croire que les rails sont également posés dans le tunnel sous le centre de la ville. (une vue des lieux au 18.04.2004).

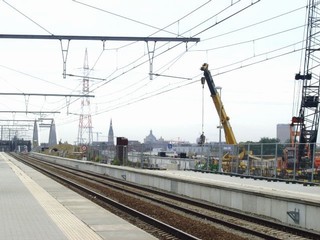

Cliquer sur l'image pour agrandir	A la future gare d'Anvers Luchtbal, on construit les quais le long de la ligne 25 prolongée qui sera emprunté par les TGV. (une vue des lieux au 15.02.2004 et au 14.11.2003).
Cliquer sur l'image pour agrandir	A la sortie vers les Pays-Bas de l'arrêt d'Anvers Luchtbal, la voie A vers les Pays-Bas de la L12 Anvers - Roosendael a été déplacée une dernière fois. Au centre, on peut encore remarquer l'ancienne voie. (une vue des lieux au 18.04.2004).
Clicquer pour agrandir	Passage à niveau permettant d'accéder à la partie du chantier situé de l'autre côté de la voie.
Cliquer sur l'image pour agrandir	Ce passage à niveau a un caractère définitif et permet d'accéder à une petite route de service entre les deux voies de la L12. A droite, un train de travail pour le démontage de la caténaire de la voie A de la L12 qui vient d'être mise hors-service.
Cliquer sur l'image pour agrandir	Une locomotive diesel de manoeuvre type 82.
Clicquer pour agrandir	Un wagon avec des nacelles pour travailler à la caténaire.
Clicquer pour agrandir	Le saut de mouton. Vue en direction d'Anvers. Sous le viaduc, on remarque la voie A de la L12.
Cliquer sur l'image pour agrandir	La voie vers Roosendael de la L12 sous le saut de mouton.
Clicquer pour agrandir	Passage sous le viaduc de la voie A définitive vers Roosendael (NL) de la L12. Vue vers le Nord (Roosendael). (une vue des lieux au 2.08.2004 et au 18.04.2004).
Cliquer sur l'image pour agrandir	La L12 Anvers - Roosendael (NL) à l'arrêt de Luchtbal. On remarque au centre de la photo le dôme de la gare d'Anvers-Central
Cliquer sur l'image pour agrandir	Le pont de la Groenendaallaan. Toutes les poutres sont en place. Pour la fin de l'année les travaux devraient être terminés.
