Machelen, le 27 mars 2011

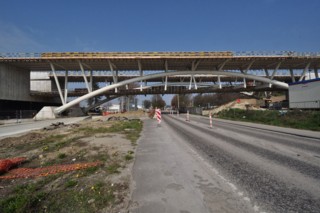

Au Sud de l'échangeur autoroutier de Machelen, l'autoroute n'a jamais été mise en service et s'arrête sur un double talus en escalier surplombant le Boulevard de la Woluwe.

On y a onstruit un pont a deux étages permettant le passage au dessus du Boulevard de la Woluwe. Les tabliers supérieurs seront affectés à la L25N et le tablier inférieur sera affecté à la L36C/2 qui part vers la L26 en direction de Josaphat.


Cliquer sur l'image pour agrandir

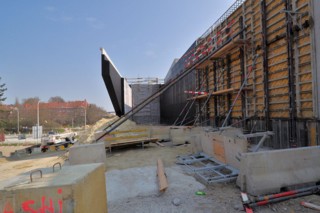

Trémie nord de la L36C/2 au pont du Boulevard de la Woluwe. Vue vers Malines.


Cliquer sur l'image pour agrandir

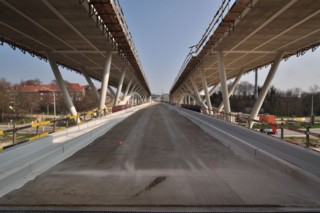

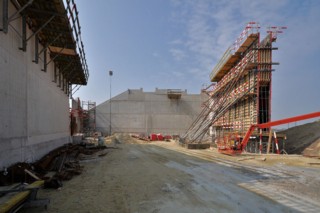

Le tablier inférieur de la L36C/2, vue direction Bruxelles.


Cliquer sur l'image pour agrandir

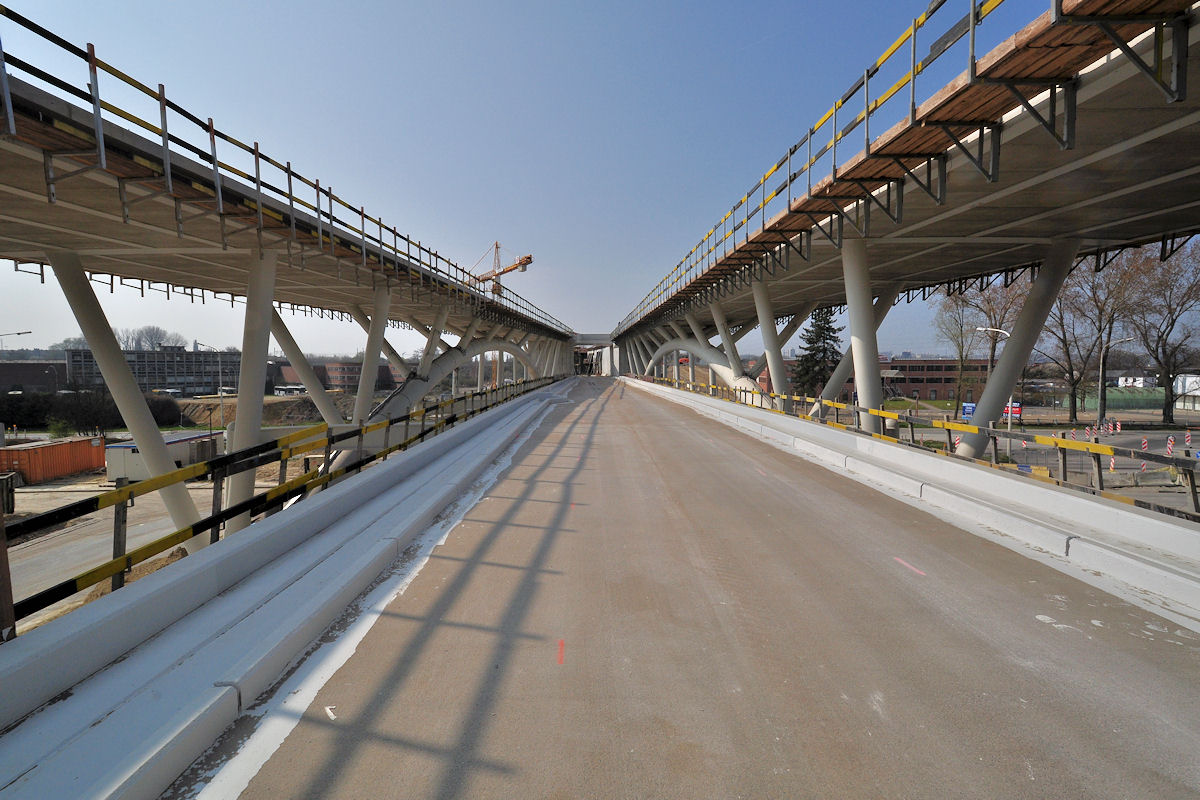

Le tablier inférieur de la L36C/2, vue direction Malines.


Cliquer sur l'image pour agrandir

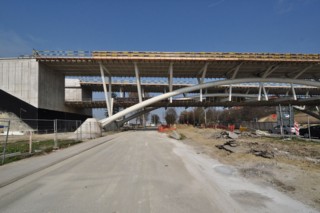

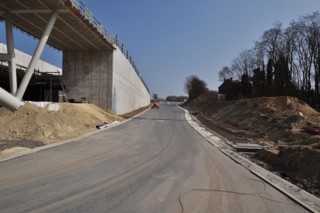

Chaussée vers Vilvorde; vue côté voie B vers Bruxelles.


Cliquer sur l'image pour agrandir

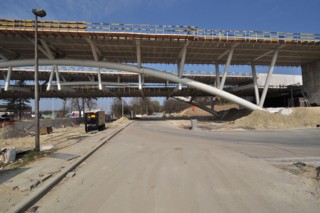

Chaussée vers Diegem; vue côté voie B vers Bruxelles.


Cliquer sur l'image pour agrandir

Chaussée de Buda qui est parrallèle au Boulevard de la Woluwe; vue côté voie B vers Bruxelles.


Cliquer sur l'image pour agrandir

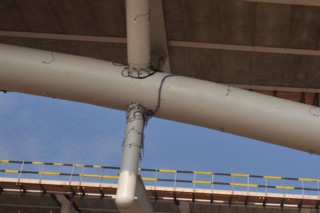

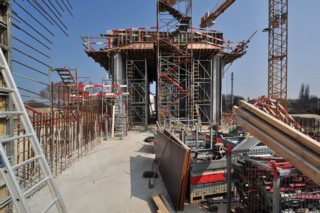

Au pont; toute une série de sondes.


Cliquer sur l'image pour agrandir

En contrebas de la voie ferrée; de part et d'autre de la voie ferrée on a construit une chaussée qui permettra de rejoindre l'échangeur E19/R0 qui pourra ainsi être pleinement utilisé.


Cliquer sur l'image pour agrandir

A l'extrémité côté Bruxelles du Pont du Boulevard de la Woluwe viendra un saut de mouton qui permettra à la L36C/2 de passer sous la voie B vers Bruxelles de la L25N.

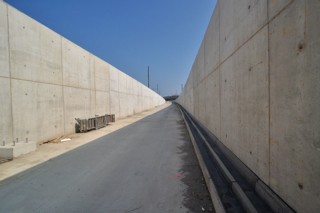

Le long de la voie A, vue vers Malines. Derrière le mur, viendra la L36C/2. Le talus sera rehaussé jusqu'au sommet du mur et au dessus du talus viendra la voie A de la L25N.


Cliquer sur l'image pour agrandir

Vue vers Bruxelles. A gauche derrière le mur, la L36C/2. A droite un mur de soutènement. Tout le volume entre les deux murs sera comblé. Au dessus viendront les deux voies de la L25N. A l'arrière, la culée nord du viaduc vers Schaerbeek.


Cliquer sur l'image pour agrandir

Actuellement, le passage de la L36C/2 sous la voie B vers Bruxelles de la L25N est constitué de trois cour segments de tunnel qui bien entendu seront reliés.

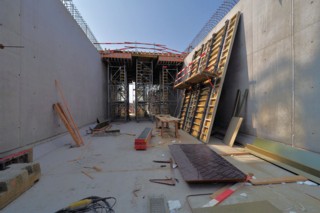

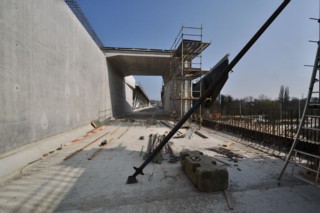

Segment médian. Vue vers Malines.


Cliquer sur l'image pour agrandir

Segment sud. Vue vers Bruxelles.


Cliquer sur l'image pour agrandir

Segment nord. Vue vers Malines.


Cliquer sur l'image pour agrandir

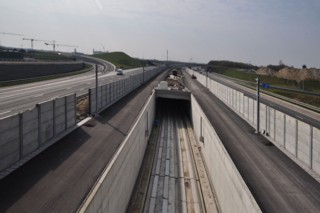

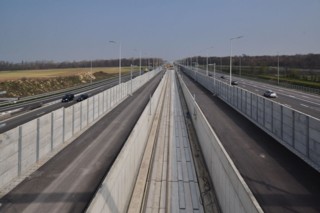

De la nouvelle passerelle au Nord de Brucargo, vue vers Bruxelles. Trémie du tunnel de la boucle venant de Malines.


Cliquer sur l'image pour agrandir

De la nouvelle passerelle, vue vers Malines.
