Viaduc de la Pede
(Localement connu sous De Zestien Bruggen) |
 |
|
La ligne L50A entre Bruxelles et Welle à l'ouest de Denderleeuw fut mise en service en 1933. Entre la bifurcation de Sint-Katharina-Lombeek et Bruxelles elle sera portée à quatre voies. Actuellement, il n'y a pas de gare ou de point d'arrêt entre Bruxelles et Gand. Dans le cadre du projet RER de Bruxelles, on prévoit un point d'arrêt à Anderlecht et à Schepdael. |
(source:Inbrabel) |
Cliquer sur l'image pour agrandir |
Le long de la voie B, culée est du viaduc. |
Cliquer sur l'image pour agrandir |
Du talus à l'Est, vue vers Gand, le long de la voie B vers Bruxelles, passage d'une automotrice Am96. |
Cliquer sur l'image pour agrandir |
A chaque extrémité du viaduc; de chaque côté du viaduc, la première console est en béton et repose sur le talus. Les autres consoles sont en acier et prennent appui sur les colonnes existantes. |
Cliquer sur l'image pour agrandir |
De l'extrémité est, vue vers Gand, le long de la voie B vers Bruxelles. |
Cliquer sur l'image pour agrandir |
De l'extrémité est, vue vers Gand, le long de la voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Console d'un des encorbellements. |
Cliquer sur l'image pour agrandir |
Vue prises de la Armveldweg, à l'Est du viaduc, la première arche côté Bruxelles, côté voie A vers Gand. |
Cliquer sur l'image pour agrandir |
De l'extrémité est, vue vers Gand, le long de la voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Cliquer sur l'image pour agrandir |
|

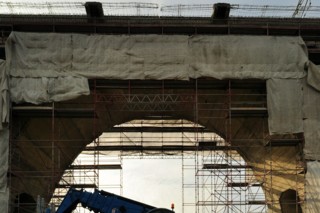

On procède également à la rénovation du viaduc existant. | |
Cliquer sur l'image pour agrandir |
Appui d'une des nouvelles consoles. |
Cliquer sur l'image pour agrandir |
Vue vers Bruxelles, le long de la voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Plan des piliers n°10 et n°11 situés de part et d'autre de la Roomstraat. |
Cliquer sur l'image pour agrandir |
De la Roomstraat, vue vers Gand, le long de la voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Vue vers Bruxelles, le long de la voie B vers Bruxelles. |
Cliquer sur l'image pour agrandir |
De la Roomstraat, vue vers Gand, le long de la voie B vers Bruxelles. |
Cliquer sur l'image pour agrandir |
Certaines colonnes sont plus large que les autres. Il en est de même des consoles. |
Cliquer sur l'image pour agrandir |
Décapage d'une ancienne colonne. |
Cliquer sur l'image pour agrandir |
Culée côté Gand, côté voie B vers Bruxelles. |
Cliquer sur l'image pour agrandir |
Le viaduc à l'extrémité côté Gand. Vue vers Bruxelles, côté voie B vers Bruxelles. |
Cliquer sur l'image pour agrandir |
Première console côté Gand, côté voie B vers Bruxelles. |
Cliquer sur l'image pour agrandir |
Sous le viaduc, on remarque que le nouvel encorbellement en acier n'est pas accollé au viaduc. |
Cliquer sur l'image pour agrandir |
Culée côté Gand, côté voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Le viaduc à l'extrémité côté Gand. Vue vers Bruxelles, côté voie A vers Gand. |
Cliquer sur l'image pour agrandir |
La première arche côté Gand, côté voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Culée côté Gand, côté voie A vers Gand. Vue transversale. |
Cliquer sur l'image pour agrandir |
Vue vers Bruxelles, le long de la voie A vers Gand. |
Cliquer sur l'image pour agrandir |
Elément de l'encorbellement en attente de pose. |
Cliquer sur l'image pour agrandir |
Le viaduc vu de la Roomstraat. |
extrait de carte IGN
|
