Zevenbergschen Hoek (NL), le 22 août 2004 |
Tout comme en Belgique, la LGV néerlandaise, HSL Zuid, longera Beneden-Moerdijk
l'autoroute E19 Anvers - Breda - Rotterdam. Alors que la LGV belge longe l'autoroute par l'ouest,
à gauche de l'autoroute quand on se dirige vers Breda et Rotterdam, la LGV néerlandaise longera
la E19 par la droite, à l'est de l'autoroute.
Le basculement se fera un peu au nord de la frontière, là où la LGV croise l'échangeur de Galder qui est formé par l'autoroute E19 Anvers - Breda et l'autoroute A58 Breda - Tilburg. Au nord de cet échangeur on a construit une nouvelle autoroute vers Breda et Rotterdam. La Lgv viendra occuper l'assiette de l'ancienne autoroute. A Zevenbergschen Hoek, au nord de Breda, la LGV croise à l'échangeur de Zonzeel une autoroute vers Bar-le-Duc ('s Hertogenbosch). Un peu plus au Nord, on construit un saut de mouton qui permettra aux trains venant de Breda de rejoindre la LGV vers Rotterdam. |
A Zevenbergschen Hoek, les travaux d'infrastructure sont terminés et on s'apprête à poser les poteaux de la caténaire. |
Clicquer pour agrandir |
La LGV au Nord de la Mark, en direction de Rotterdam. A
l'arrière, l'échangeur autoroutier A de Zonzeel.
(une vue des lieux au 21.05.2004, au 23.02.2004, au 10.12.2003, au 20.09.2003 et au 05.05.2003). |
Cliquer sur l'image pour agrandir |
Au sud du pont B de la Langeweg, on a posé le long de la ligne Breda -
Rotterdam un aiguillage qui permettra aux trains venant de Breda de
rejoindre la LGV en direction de Rotterdam.
La signalisation est en place et permettra une circulation à contre sens. (une vue des lieux au 21.05.2004, au 10.12.2003, au 20.09.2003, au 05.05.2003 et au 12.01.2003). |
Cliquer sur l'image pour agrandir |
Toujours au Sud du pont B de la Langeweg, la LGV vers Breda à hauteur de
l'échangeur autoroutier A de Zonzeel. On s'apprête à poser les poteaux de la
caténaire.
On peut remarquer juste à gauche de la LGV et à droite de la ligne Breda - Rotterdam, la voie qui permettra de rejoindre la LGV vers Anvers à la ligne Breda - Rotterdam en direction de Breda. on remarque d'ailleurs les ancrages des poteaux de la caténaire. A noter que sur la LGV on circulera à gauche alors que sur la ligne Breda - Rotterdam, on circule à droite. (une vue des lieux au 21.05.2004, au 23.02.2004, au 10.12.2003, au 20.09.2003, au 12.01.2003). |

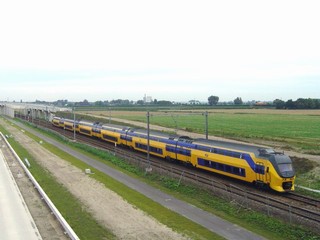

Clicquer pour agrandir | Au Nord du pont B de la Langeweg, un IC en direction de Dordrecht et Rotterdam et ... |
Cliquer sur l'image pour agrandir |
... la LGV en direction de Rotterdam. A l'arrière, le saut de mouton qui permettra de rejoindre la LGV au départ de Breda. Sur la droite, entre la LGV et la ligne Breda - Rotterdam, la voie qui permet de quitter la LGV vers la ligne classique en direction de Breda. (une vue des lieux au 21.05.2004, au 10.12.2003, au 20.09.2003, au 12.01.2003). |
Cliquer sur l'image pour agrandir |
Vue rapprochée du saut de mouton et ...
(une vue des lieux au 21.05.2004, au 23.02.2004, au 10.12.2003, au 20.09.2003, au 05.05.2003 et au 12.01.2003). |
Clicquer pour agrandir |
... de la rampe d'accès sud. (une vue des lieux au 21.05.2004, au 23.02.2004, au 10.12.2003, au 20.09.2003, au 05.05.2003 et au 12.01.2003). |

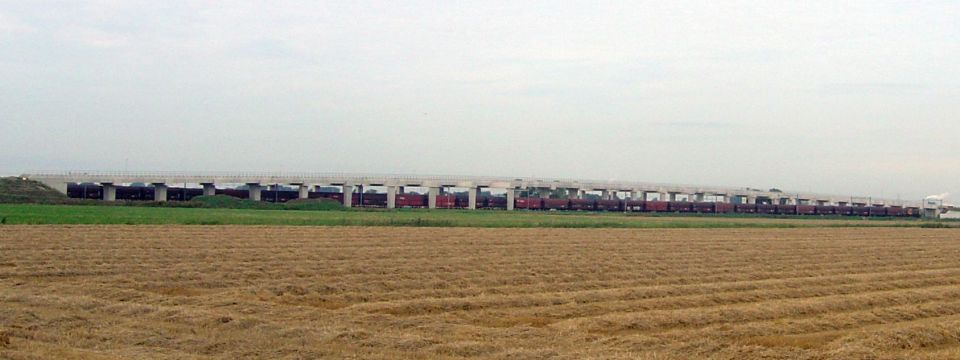

Vue latérale du saut de mouton qui permettra de rejoindre la LGV au départ de Breda. |
Schéma de la jonction ligne classique LGV. Sur la LGV, les trains circulent à gauche, le long de la ligne classique, les trains circulent à droite. Il en résulte, qu'en direction d'Anvers et de Bréda, les trains circulant sur la LGV et les trains circulant sur la ligne classique, circulent côte à côte. |
Cliquer sur l'image pour agrandir |
Vue de la rampe d'accès nord. A l'horizon, la tour à l'arrêt de Breda-Prinsenbeek à 8 kilomètres. (une vue des lieux au 21.05.2004, au 23.02.2004, au 10.12.2003). |
Clicquer pour agrandir |
La LGV vue du pont C au Sud de Zevenbergschen Hoek. On remarquera l'amorce du radier vers le saut de mouton. En fait ici, les trains descendront du saut de mouton. (une vue des lieux au 21.05.2004). |
Clicquer pour agrandir Clicquer pour agrandir |

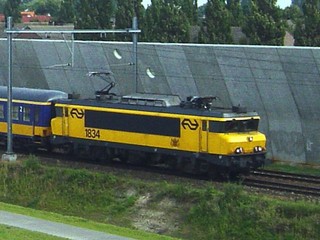

A Zevenbergschen Hoek, passage d'un IC en direction de Breda. |
Clicquer pour agrandir |

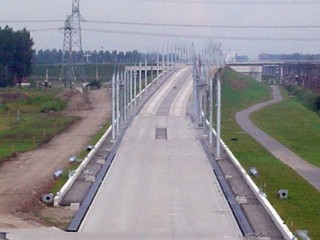

Au Zevenbergschen Hoek, la rampe du saut de mouton permettant la LGV d'enjamber la ligne Roosendael - Rotterdam. De part et d'autre du radier on a posé un caniveau à câbles en plastique. A l'arrière, le viaduc de Moerdijk. (une vue des lieux au 21.05.2004, au 10.12.2003, au 20.09.2003 et au 12.01.2003). |
